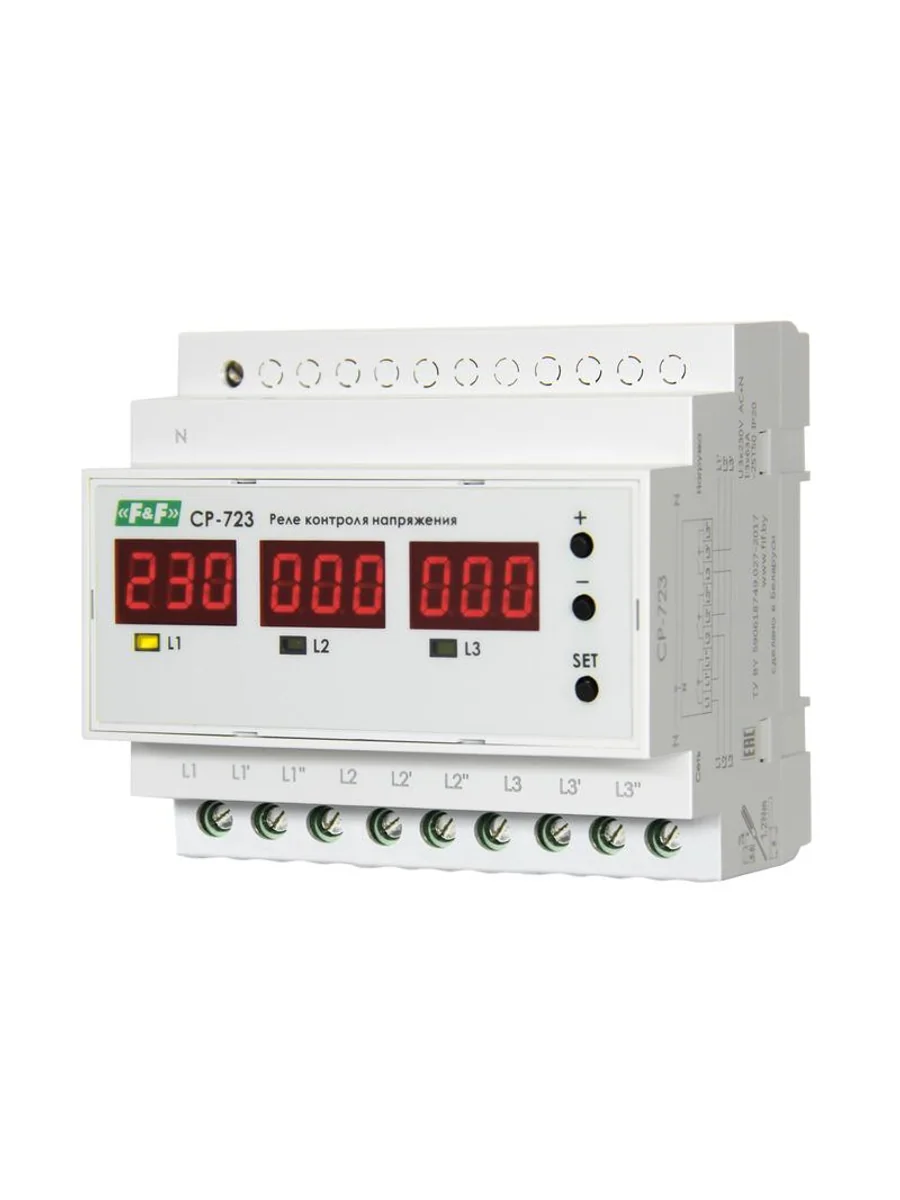

Реле контроля напряжения CP-723 (трехфазное; два режима работы - три однофазных реле или трехфазное реле напряжения; монтаж на DIN-рейке; 100…450 AC 3NO 3х63А) F&F EA04.009.015
Артикул производителяEA04.009.015
Род тока включенияПеременный ток (AC)
Количество нормально разомкнутых (но) контактов3
Глубина65 мм
Максимально допустимое время задержки25 с
Минимальное регулируемое время задержки.1 с
Номинальное напряжение питания цепи управления us перемен. тока ас при 50 гц с100 В
Код товара: 771138418
10 170,53 ₽за шт
В наличии
Осталось 24 штДоставка
Считаем доставку…
Реле напряжения серии "CP" Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока. Реле контроля напряжения может работать в двух режимах: Режим работы - ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования / «слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех). - ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки напряжения и времени. Особенности реле напряжения CP-723: напряжение питания - 100...450V AC максимальный ток нагрузки - 3х63 А; контакты - 3NO; нижний порог напряжений - 140...210 верхний порог напряжений - 240...300
Технические характеристики
- Род тока включенияПеременный ток (AC)
- Количество нормально разомкнутых (но) контактов3
- Глубина65 мм
- Максимально допустимое время задержки25 с
- Минимальное регулируемое время задержки.1 с
- Номинальное напряжение питания цепи управления us перемен. тока ас при 50 гц с100 В
- Номинальное напряжение питания цепи управления us перемен. тока ас при 50 гц по450 В
- Диапазон измерения напряжения 1 с140 В
- Диапазон измерения напряжения 2 с240 В
- Диапазон измерения напряжения 1 по210 В
- Диапазон измерения напряжения 2 по300 В
- Пороговое напряжение срабатывания с140 В
- Род тока контролируемого напряженияПеременный ток (AC)
- Пороговое напряжение срабатывания по300 В
- Возможен контроль 1-фазного понижения напряженияДа
- Возможен контроль 3-фазного понижения напряженияДа
